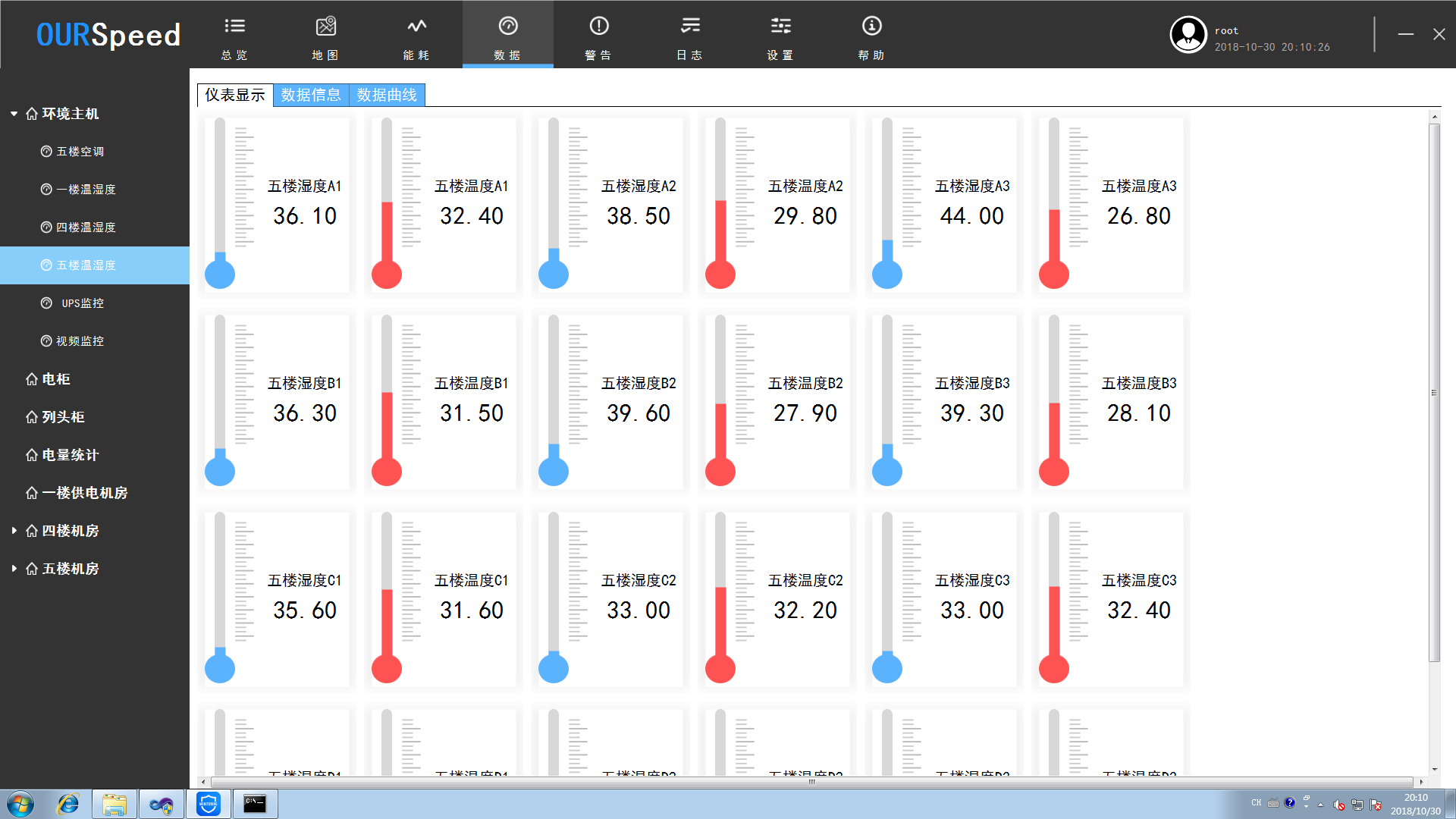

SPD-HT485_B温湿度传感器采用全球领先的瑞士Sensirion最新数字温湿度传感器芯片，其芯片应用于发动机和机动车辆, 医疗, 工业控制, 消费电子和家用电器等行业。温湿度传感器配置大液晶显示，适用于室内环境温度、湿度测量。产品精度高、成本低、外形美观、安装方便、长期稳定性好。温湿度传感器SPD-HT485_B可以设置温湿度上下阈值范围来进行报警设置，通过RS485接口与其他监控系统结合，实现环境温湿度的自动控制。

• 独特风道设计，抗电磁干扰设计，防止电路温升影响传感器精度。

• 具有温度、湿度误差校正设置，方便进行定期校验。

• 大屏幕高亮度LCD 显示，观察直观、操作简便。

• 具有温度单位选择：摄氏度(℃)、华氏度(℉)可设置，可在全球范围使用。

• 具有RS485接口，采用标准MODBUS协议，便于远程监控系统集成。

• 模块化结构，接线端子式与RJ45接口接线方式可选，安装、维护方便。

安装位置

  SPD-HT485_B温湿度传感器可采用室内墙面安装，天花板吸顶安装。

接线

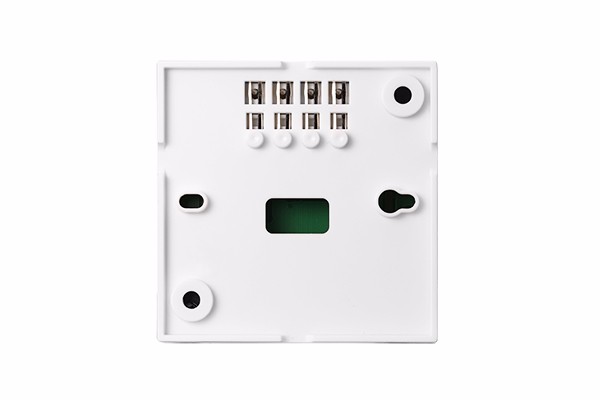

  SPD-HT485_B温湿度传感器与外部的电气连接是通过两个RJ45接口完成的，RJ45接口用于供电、通信和设备级联。同时预留接线端子，不方便使用网线的时候可以通过接线端子接线。

  SPD-HT485_B 温湿度传感器提供电源和 RS485输出接口，接线时，V+接电源正极，V-接电源负极，D+接RS485正，D-接RS485负。

注意事项

a、安装时，线槽端头与传感器底座连接处，应用PVC终端头过渡。为了保证线槽与传感器安装在同一轴心线上，建议先安装底座，然后在钉线槽。

b、传感器至空调送风口的水平距离应大于1.5m，至顶棚送风口的距离应大于0.5m。

尺 寸 —— 80*80*25mm

温度范围 —— -20℃～70℃

湿度范围 —— 0～100%RH

温度精度 —— 误差<±0.3℃，在25℃时测试。

湿度精度 —— 误差<±3%RH， 在25℃时测试。

电源要求 —— 12VDC

通信接口 —— RS485

波 特 率 —— 默认 9600；可选 2400、4800、9600 bit/s，数据格式N,8,1；

通信协议 —— MODBUS-RTU 协议
