产品详情

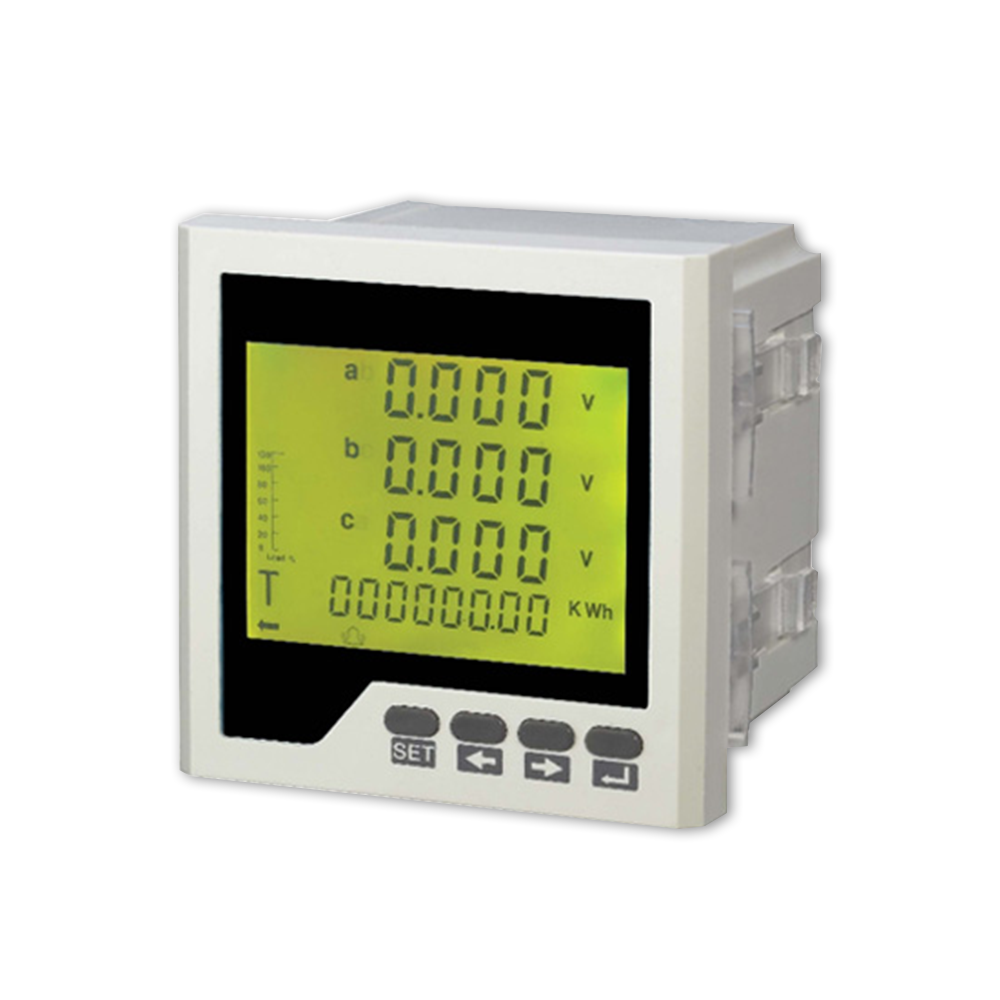

多功能网络电力仪表:
1.测量全部三相电参量(三相电流、三相电压、三相有功功率、合相有功功率、三相无功功率、合相无功功率、三相视在功率、合相视在功率、三相功率因数、合相功率因数、频率)，有功电能、无功电能等。
2.标配RS485接口，国际标准Modbus-rtu协议，提供上位机测试软件，提供组态王软件的工程示例程序。
3.选配4路开关量输入、4路开关是输出、2路模拟量输出模块。

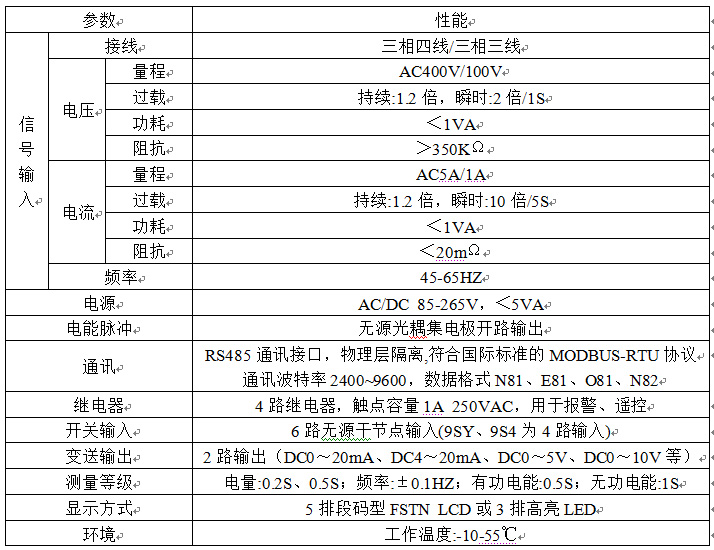

技术参数:
外形尺寸：
1.此型号仪表有4种外形，面板尺寸为96X96，120X120两种外形可选配开关量输入，开关量输出，变送输出等功能模块。
2.面板尺寸：72X72mm、开孔尺寸：68X68mm、深度：90mm。
3.面板尺寸：80X80mm、开孔尺寸：76X76mm、深度：90mm。
4.面板尺寸：96X96mm、开孔尺寸：91X91mm、深度：90mm。
面板尺寸：120X120mm、开孔尺寸：111X111mm、深度：90mm。
RS485通信模块：
RS458支持标准的Modbus-rtu协议命令：01H，02H，03H，04H，05H，0FH，10H。波特率：2400，4800，9600。数据格式：8位数据位，无校验位，1位停止位;8位数据位，奇校验，1位停止位;8位数据位，偶校验，1位停止位;8位数据位，无校验位，2位停止位。通信地址，波特率，数据格式可通过仪表菜单设置。全部的测量电参量、参数设置可通过RS485接口读出，可与各种PLC，HMI，组态软件组网。
继电器输出模块：
最多可选配4路继电器，继电器可工作于报警状态或遥控状态。当工作于报警状态，继电器于测量的电参量中一个相关联，低于或高于设定的报警值则继电器动作；当工作于遥控状态，通过RS485接口，Modbus-rtu命令的05H，0FH，10H控制继电器的动作。
开关量输入模块：
最多可选配6路开关量输入，采用干结点电阻开关信号输入方式，仪表内部配备+15V 的工作电源，无需外部供电，可用于监测如故障报警节点、分合闸状态、手车位置、电容补偿柜电容投入状态等，状态信息可以通过通讯接口远传至智能监控系统等，配合遥控/报警继电器功能可方便实现自动分合闸。开关量输入监测的状态可设置为继电器输出动作的条件，实现一些闭锁、互锁等功能。
变送输出模块：
最多提供2路模拟量变送输出功能，每一路都可选择26个电参量中的任何一个作为变送输出项，通过仪表本身的变送输出功能，实现电参量的模拟量变送输出功能(0~20mA、4~20mA、0~10~20mA或4~12~20mA)，其数量对应关系可任意设置。
应用场景:
适用于政府、电力、军队、银行、电信、教育、医院、机场、铁路、工厂、酒店、仓库、交通等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、仓库等场景的三相电能计量与监测。
