工厂及生产车间温度监控系统

发布时间：2021-05-17

文章简介：

一、目的
由于一些工厂及生产车间对环境温度或设备内部温度有一定的要求应,希望。可以实时监测温度,我公司研发设计了工厂及生产车间温度监控系统。该系统可对其车间内的环境、设备及冷库进行实时温度采集，并将数据传输到PC机中并通过软件进行数据记录及分析。

影响因素通过现场的充分考察，主要影响因素考虑如下：
1、厂房内温度较高，对外壳防水要求较高。
2、采集温度范围较大，要达到-50——250度；
广州斯必得电子科技有限公司提供的温度监控系统具备环境监控和报警功能，并可以方便地进行网络访问，而不会对原有系统厂生任何影响。

二、主要设备介绍
SPD-200GSM_PRO环境监控主机监控主机、485采集模块、温度探头

SPD-200GSM_PRO环境监控主机产品性能参数
开关量（干接点）输入	4路开关量输入接口，光电隔离，可接烟感、漏水、防雷检测等传感器。监控主机可扩展4路、8路、16路等开关量输入模块
联动输出	2路继电器输出接口，可实现联动告警输出，灯光控制等等。
模拟量输入接口	4路模拟量输入接口，4-20mA、0-20MA电流环接口（可接负载电流仪表、、电池组电压、输入电压仪表、输出电压仪表、风速传感器、粉尘传感器、液压等带4-20MA的传感器）。
空调控制接口	1路普通空调红外控制接口，可以实现1台普通空调的自动开关控制。
温湿度（数字量）输入	1路温湿度探头接口，实现对1个温湿度监测点的监控。监控主机最多可扩展64路485温湿度传感器
通讯接口	1路RS485总线接口，适配多种485总线模块，如果UPS、精密空调、新风机、排烟机等带485或232协议的设备，最多可接32路485总线模块，最远传输距离1200米。通过RS485接口可对设备进行网络远程固件升级或者厂家调试
后备电源接口	12V蓄电池备用电源接口（当厂区意外停电时自动启用后备电源）
短信接口	支持移动、联通GSM手机卡;可实现电话语音报警、短信报警、邮件报警、软件多媒体报警、现场声光报警。
供电电压	设备DC供电。默认出厂值：DC12V
外形说明	标准19英寸1U机箱，液晶屏显示，显示内容多样化，替代数码单一显示缺点。配备遥控器，可现场设置和查看相关报警参数
安装方式	机架式固定安装

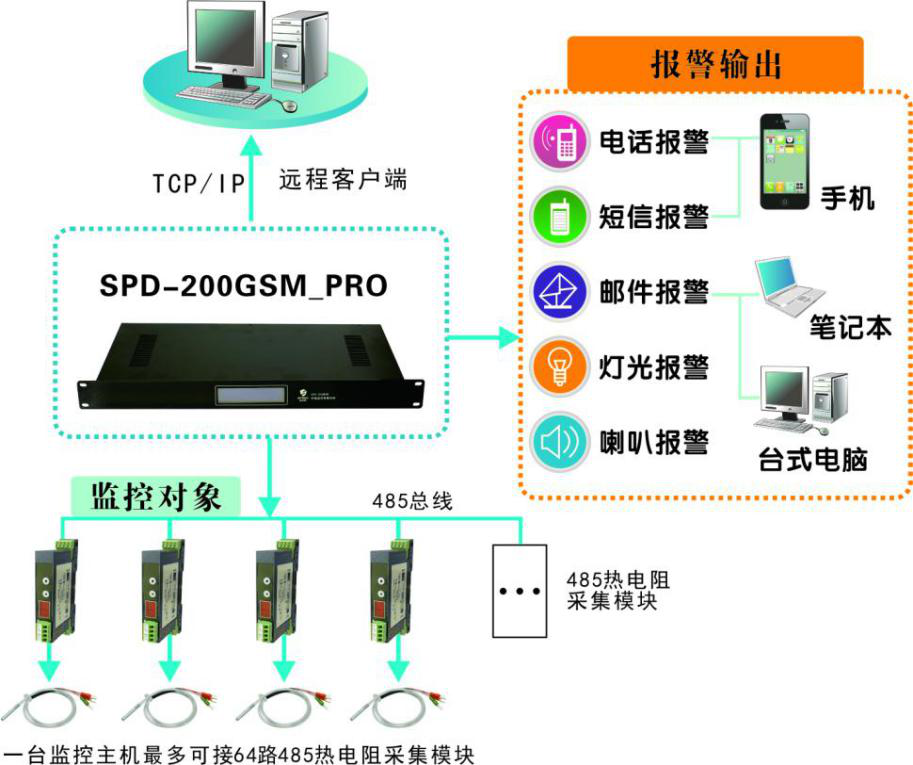

三、环境监控拓扑图

应用
工业现场控制
远程监控与数据采集
电力通讯与监控
电子产品制造……

单路热电阻温度隔离变送器
l 将现场各种热电阻信号经过隔离传送，输出485通信信号给控制系统或其它单元组合仪表，信号隔离能有效消除地回流，解决工业现场干扰及信号转换传输及匹配问题。
l 这是热电阻温度变送器，一入一出的隔离器。该隔离器采用独立的直流电源供电方式，供电电源 - 输入 - 输出之间隔离。
l 标准的35mmDIN导轨卡式安装。
l 供电电源
电源电压：24VDC±10%
电流消耗：< 60mA（24VDC供电时）
功率损耗：<1.5W,（24VDC供电时）
l 输入
输入信号：Pt100、Pt10、Cu50、Cu100 等各型热电阻
引线电阻：≤ 5Ω
l 输出
输出：RS485通信MODBUS-RTU协议。
l 综合主要技术参数
标准精度：±0.2%F.S，±0.5%F.S
温度漂移：±0.015% / ℃
响应时间： < 0.03s （10 ~ 90％）
稳定时间： ≤0.5s
电源变化影响：<±0.1% （允许电压范围）
隔离耐压: 2500VDC/分钟
绝缘电阻: ＞100MΩ
通讯距离：1200m
通讯格式：9600，8，n，1
工作环境温度: －10~50℃
工作环境湿度: ≤85RH％
储存环境温度: －30~60℃
外形尺寸:宽16.6×高105×深65（mm）壳体材料: 阻燃ABS+PC
防尘设计: 有

特性
l 隔离传输，485通信，标准MODBUS-RTU协议。
l 单通道，一入一出。
l 输入－输出－电源之间隔离。
l 带有工作电源指示灯。
l 标准的35mmDIN导轨卡式安装。

PT100温度传感器铂热电阻
