广州斯必得ARM-LINUX 1U机架式监控主机
发布时间:2023-10-24
0
文章简介:
产品介绍:
一体化监控主机ARM-LINUX 是针对现代化智能系统、数据中心等重要场所开发的一款新一代多用途的 ARM 监控主机,具有如下特点:
1. 10 年 ARM 嵌入式监控主机现场经验,真正精工设计;
2. 真正嵌入式 Ubuntu 操作系统,病毒绝缘体、运行更稳定,更安全;
3. 硬件一体化高度集成,工程部署 更简洁;
4. 低功耗,无风扇、高性能 CPU 系统,更节能,更环保,更稳定;
5. SD 卡存储,可外接 M.2 硬盘,彻底摆脱硬盘机械带来的安全隐患;
6. 抗电磁干扰、信号隔离,防反接、防短路设计、运行更稳定。

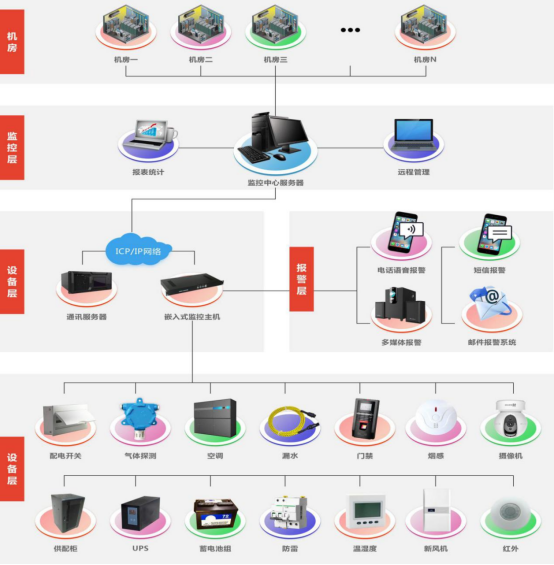

BC-U212 选用了接线端子、USB 和 RJ45 等标准化接口,这种设计易于后期维护,使用时无需外接接口,该款主机符合目前行业最新的19英寸机架式结构设计标准,通过把主机与模块整合并统一归置,既扫除了机房的接地隐患,又提高了机房的安全系数,同时节约了机房内有限的电源插座资源,使外部传感器的供电可由主机来提供,无需另接电源,配合动环软件实现UPS监控、配电监控、空调监控、 视频监控、门禁监控、温湿度监控、电气火灾检测、防盗监控等,并可通过本地声光报警、短信报警等方式,在出现异常情况时,第一时间向机房管理人员发出报警提醒。该款主机还支持数据采集处理、联动控制,可代替人工巡检,实现无人值守,极大提高了维护效率,降低了管理成本。


技术参数:
硬件配置 CPU Cortex-A72*2/Cortex-A53*4,主频 1.8GHz, 内存 LPDDR4-2GB,存储 EMMC5-8GB
USB 1 个 USB3.0 接口
TF 卡 1 个 TF 卡插口(MircoSD 卡)
以太网口 4 个 100/M 网口
串口 2 个 RS232/485 复合串口,14 个 RS485 串口
CONSOLE 1 个 USBType-C 调试串口
IO 通道 8DI,4DO
工作条件 电源输入 1 路  220V
功耗 <19W
环境温度 -20℃~55℃
环境湿度 10%~90%RH,无凝露
EMC指标 静电防护 接触放电 : ±6KV;空气放电: ±8KV
EFT 防护 ±2KV
外形结构 长×宽×高 440MM ×300MM ×44MM
安装方式 1U 标准机架前面板安装,壁挂安装

接线端子定义如下:

接口类型 丝印 定义

DI1~DI8
12V 对外供电输出 12V
CH1~CH8 开关量输入通道 1~8
GND 对外供电输出 GND

DO1~DO4
NC1~NC4 开关量输出 1~4 常闭端
COM1~COM4 开关量输出 1~4 公共端
NO1~NO4 开关量输出 1~4 常开端


COM1~COM2
TX1~TX2 串口 1~2 的 232 发送
RX1~RX2 串口 1~2 的 232 接收
GND1~GND2 串口 1~2 的 232 信号地
D1+~D2+ 串口 1~2 的 485 +(A)
D1-~D2- 串口 1~2 的 485 - (B)
COM3~COM5 D3+~D5+ 串口 3~5 的 485 +(A)
D3-~D5- 串口 3~5 的 485 - (B)

COM6~COM8
12V 对外供电输出 12V
D6+~D8+ 串口 6~8 的 485 +(A)
D6-~D8- 串口 6~8 的 485 - (B)
GND 对外供电输出 GND
COM9~COM16 D9+~D16+ 串口 9~16 的 485 +(A)
D9-~D16- 串口 9~16 的 485 - (B)
前面板指示灯

丝印 定义 状态 描述

PWR/RUN

设备运行状态/喂狗指示灯
常亮 电源工作正常,设备运行/喂狗异常
闪烁 电源工作正常,设备运行/喂狗正常
熄灭 设备运行/喂狗异常
ALARM 设备报警指示灯 常亮 设备有报警信息
NET1~NET4 网口 1~4 数据状态指示灯 闪烁 对应的网络端口有数据传输
COM1~COM8 串口 1~8 通讯状态指示灯 闪烁 对应的串口 1~8 有数据传输

后面板指示灯
丝印 定义 状态 描述
COM1~COM16 串口 1~16 通讯状态指示灯 闪烁 对应的串口 1~16 有数据传输
LINK(NET1~NET4) 网口 1~4 网络连接指示灯 常亮 对应的网络端口连接正常
ACT(NET1~NET4) 网口 1~4 数据状态指示灯 闪烁 对应的网络端口有数据传输
