1.配电所动力监控：
遥测：市电交流220/380V电压、直流48V设备用电电压。
遥信：各种电压的上下限告警。
2.配电所环境：
遥测：各房间的温、湿度、氧气、臭氧、SF6、烟雾、液位等状态。
遥信：温度过高、湿度过高、温度过低、湿度过低，气体泄漏状态，地面浸水状态，烟雾的探测、房间的非法闯入等。
3.配电所设备监控：
遥测：监控风机、水泵、除湿机、空调等设备的运行状态与参数。
遥控：并可通过软件在系统上或通过网络远程控制设备开关状态。
4.配电所视频监控:
遥测：通过视频图像监控配电所环境情况。

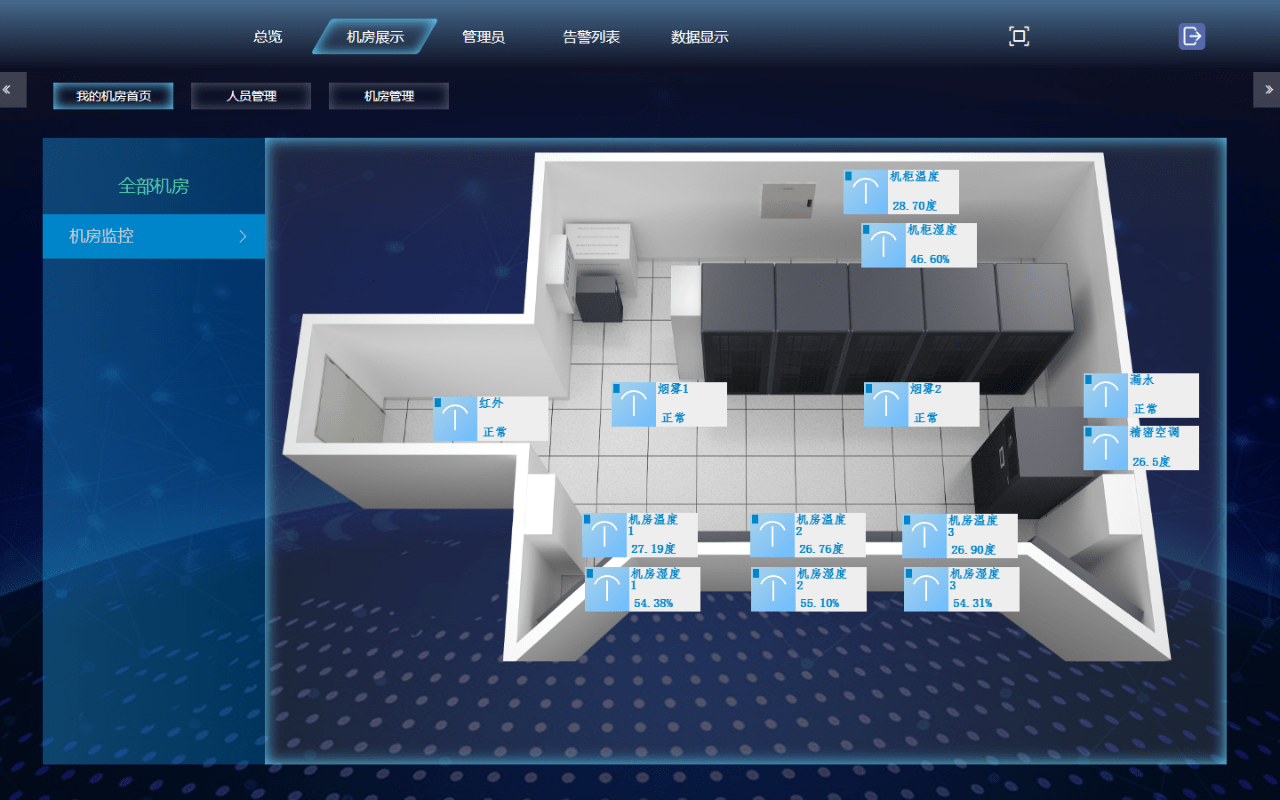

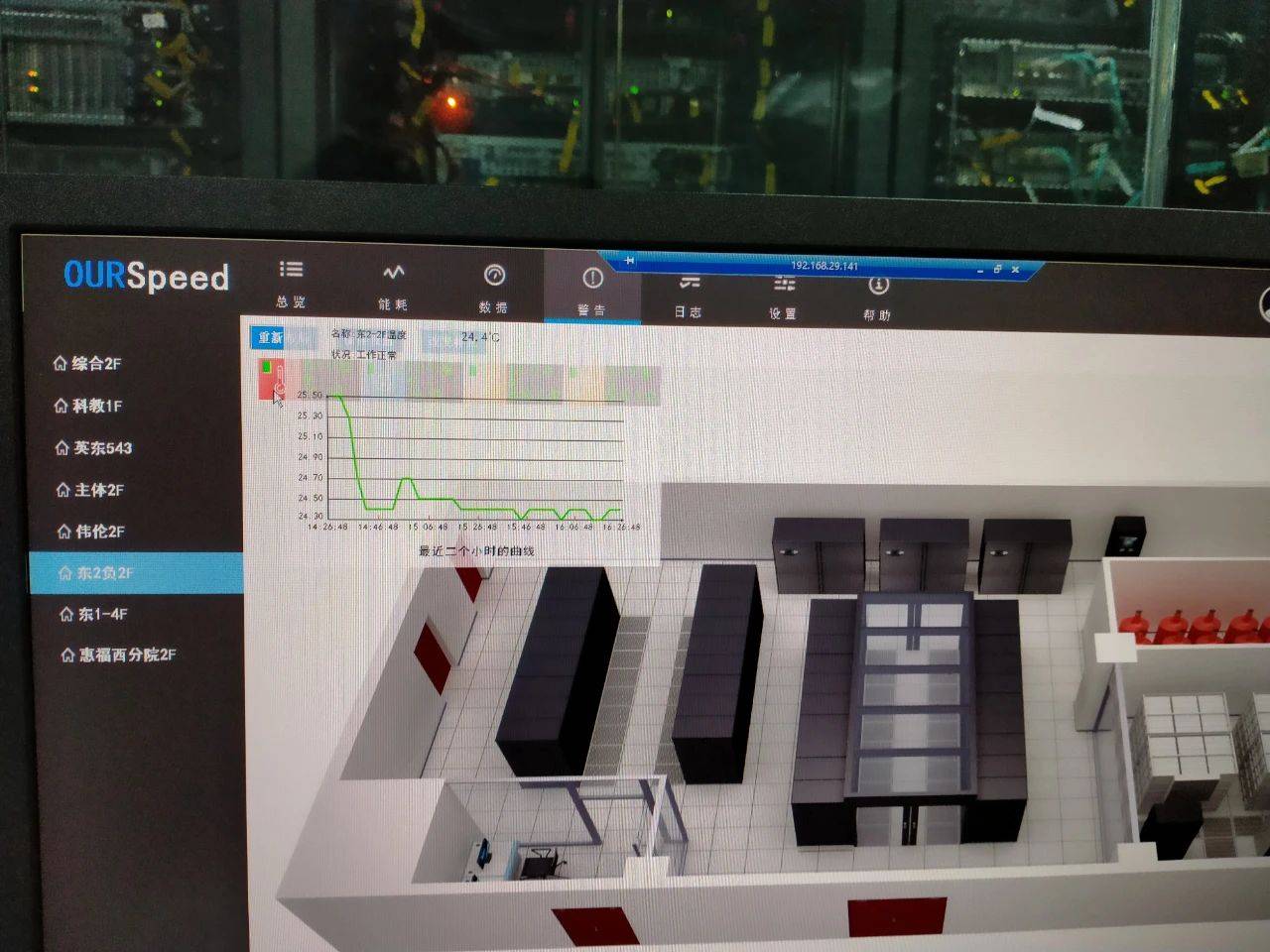

所有网络监控和网络控制器将采集来的数据发送到服务器，通过软件进行多源数据诊断与预警，数据保存，根据诊断与预警结果进行报警、联动、通知相关管理人员。本系统的操作介面通俗易懂，比较人性化，使管理员能在第一时间内对应急事件采取防护措施。

配电所动力环境监控子系统配置



序号	子系统设备	功能说明
1	摄像头、硬盘录像机等设备	通过视频图像监控现场环境情况
2	双鉴红外传感器	监测配电所人员进出状态
3	烟雾传感器	监测配电所烟雾状态
4	液位传感器	监测水位值
5	温湿度传感器	监测环境温度、湿度
6	六氟化硫探测器	监测环境六氟化硫浓度
7	氧气探测器	监测环境氧气浓度
8	臭氧探测器	监测环境臭氧浓度
9	照明控制模块	监测灯光照明状态、远程控制照明设备
10	除湿机控制模块	监测除湿机状态、远程控制除湿机开关
11	风机控制模块	监测风机状态、远程控制风机开关
12	水泵控制模块	监测水泵状态、远程控制水泵开关
13	空调控制模块	监测空调状态、远程控制空调开关
