动环监控系统的硬件设备主要包括
发布时间：2022-05-24
文章简介：
随着计算机技术的发展和普及，计算机系统数量与日俱增，其配套的环境设备也日益增多，计算机房已成为各大单位的重要组成部分。机房的环境设备(供配电、UPS、空调、消防、保安等)必须时时刻刻为计算机系统提供正常的运行环境。一旦机房环境设备出现故障，就会影响到计算机系统的运行，对数据传输、存储及系统运行的可靠性构成威胁，如事故严重又不能及时处理，就可能损坏硬件设备，造成严重后果。对于银行，证券，海关，邮局等需要实时交换数据的单位的机房，机房管理更为重要一旦系统发生故障,造成的经济损失更是不可估量。目前许多机房的管理人员不得不采用24小时专人值班，定时巡查机房环境设备，这样不仅加重了管理人员的负担，而且更多的时候，不能及时排除故障，对事故发生的时间及责任也无科学的管理。尤其目前国内普遍缺乏机房环境设备的专业管理人员，在许多地方的机房不得不安排软件人员或者不太懂机房设备管理甚至根本不懂机房设备维护的人员值班，这对机房的安全运行无疑又是一个不利因素。

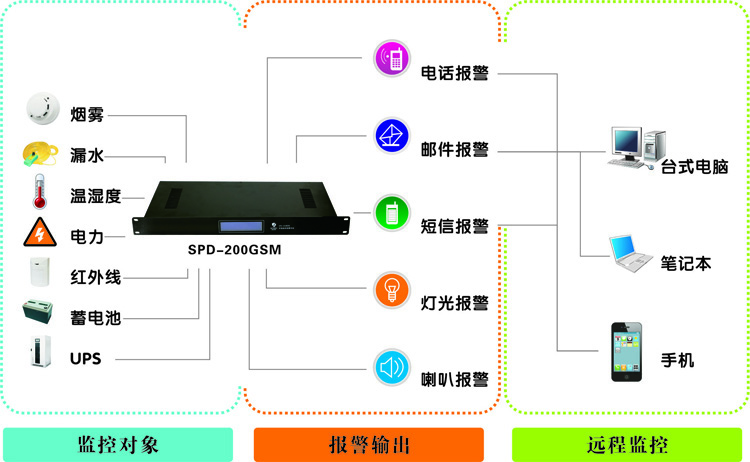

动环监控系统的组成
监控系统应装设电源计量装置（电流、电压、功率）及实时监测主要开关状态、空调、UPS等设备的工作状态、漏水检测装置、门禁系统工作状态、主机房的温湿度监测、消防系统工作状态监测及与安全监控形成统一的集中监控系统，本系统应具有机房监控室监控和远程监控功能，同时必须具备本地报警和异地电话语音、手机短信、报警功能。
1、配电监测系统配电监测系统主要用智能电量仪和电流互感器构成，其中每相电用一个电流互感器，监测电流的状况采用互感器。通过安装（带液晶显示的）智能电量仪对配电柜供电进线进行各项供电参数监测。电量仪的RS485智能接口和通讯协议采用总线的方式将信号接入监控服务器（或串口服务器，由串口服务器将数据上传至监控服务器），由监控平台软件进行配电柜的实时监测。能够实时监测配电系统的工作状态和工作参数，能够实时显示和记录各种参数在当前一段时间的变化曲线。同时能够对各种报警状态进行实施的记录和报警处理。配电监测系统的监测的工作状态主要有市电与UPS应急电源互投转换系统工作状态、主断路器工作状态等。实时监测的工作参数主要有：三台配电柜内主回路的电压、电流、频率等。

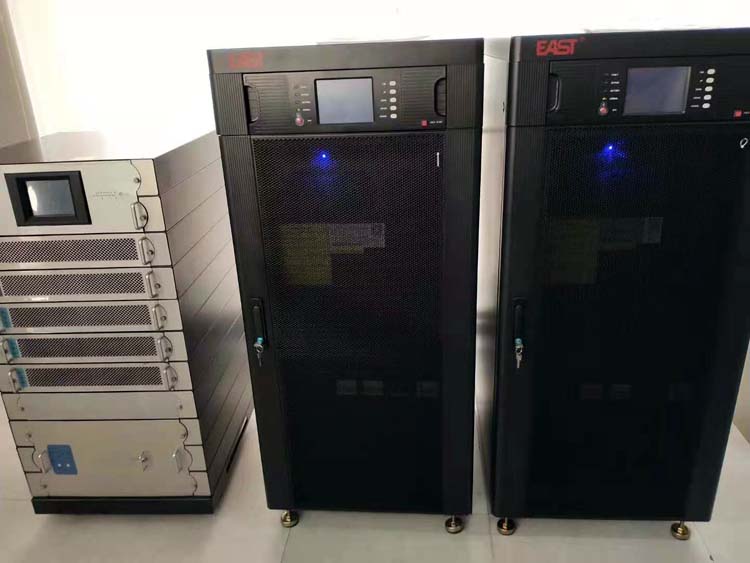

2、UPS监测系统UPS监测系统主要是用UPS监控协议模块监测UPS的工作状态和运行参数，在UPS提供通讯协议及智能通讯接口的基础上，监测协议提供的所有状态和参数，能够显示和记录协议提供的各种参数在当前一段时间的变化曲线，并实时记录和处理各种报警状态。应能够实现远程延时开关机，同时出现系统故障，报警信息能够通过设定的多种方法和渠道通知相关工作人员。实时监测UPS的工作状态主要包括：逆变器状态、电池状态、旁路状态、整流器状态以及其他负载保护、在线模式、负载过载等状态。实时监测的工作参数主要包括：输入电压、输入电流、输入频率、负载电压、负载电流、负载频率、旁路电压、旁路电流、旁路频率、逆变器电压、逆变器电流、逆变器频率、各相有功功率、标称功率、视在功率、负载率、电池备份时间等。
3、配电开关监测对配电柜内重要配电开关的状态进行实时监测，通过隔离高压输入模块（或隔离数字量输入模块）采集配电开关下出线的强电信号（配电开关的辅助触点信号），通过隔离高压输入模块（或隔离数据量输入模块）的RS485智能接口及通讯协议采用总线的方式将信号接入监控服务器（或串口服务器，由串口服务器将数据上传至监控服务器），由监控平台软件进行开关状态的实时监测。
4、蓄电池监测对机房内蓄电池的参数进行实时监测。通过加装蓄电池检测仪与每节电池进行连线监测，多台蓄电池检测仪通过RS485智能接口及通讯协议采用总线方式将信号接入监控服务器（或串口服务器，由串口服务器将数据上传至监控服务器），由监控平台软件进行蓄电池的实时监测。
5、精密空调系统监控精密空调监控系统，通过精密空调设备提供的RS485（或RS232或SNMP）智能接口及通讯协议，将精密空调的监控信号采用总线方式（或经通讯转换模块将RS232转换成RS485信号后或通过网络方式）接入监控服务器（或串口服务器，由串口服务器将数据上传至监控服务器），由监控平台软件进行精密空调的实时监测。利用远程空调控制器并可实现远程开关机启停控制和参数设置。实时显示并保存各空调通讯协议所提供的能远程监测的运行参数、各部件状态及报警情况。报警时，可通过所弹出的报警窗口中相应颜色的改变来分辨报警，同时系统将发出多媒体声音报警或电话自动拨号报警，通知值班人员或相应的主管人员。可以对任一监测对象的历史记录进行查询。精密空调系统监控的主要内容包括回风温度、回风湿度、回风温度上限、回风湿度上限、回风温度下限、回风湿度下限、温度设定值、湿度设定值、空调运行状态、加热器运行状态、制冷器运行状态、除湿器运行状态、加湿器运行状态等。报警监测包括温湿度高/低报警，压缩机、加热器、加湿器、风扇、传感器等部件的异常报警。
6、新/排风机监控对机房内新/排风机的运行状态进行实时监测，同时可对新/排风机实现远程的开关机控制。由于新/排风机不具有智能接口，通过数字量输入输出模块控制继电器装置来实现新风机的开关机电源控制；空调状态开关量变送器检测新/排风机电源线的电流信号，转换成开关量信号后接入数字量输入输出模块中实时采集新/排风机运行状态；（新风机时选用）另外通过微压差开关检测过滤网两侧的压差信号后再接入数字量输入输出模块进行采集，数字量输入输出模块通过RS485智能接口及通讯协议采用总线的方式将信号接入监控服务器（或串口服务器，由串口服务器将数据上传至监控服务器），由监控平台软件进行新风机开关机控制和运行状态的实时监测。
7、温湿度监测温湿度监测主要运用带液晶显示温湿度传感器，采集机房各点的实时温湿度，提供机房各点准确的实际温湿度值，监测机房内重要区域的温度、湿度数值及变化情况，便于管理员了解机房各点的实际温湿度值，以便通过调节送风口的位置、数量，设定空调的运行温湿度值，尽可能让机房各点的温湿度趋向合理，确保机房设备的安全正常运行。在机房的各个重要部位安装温湿度传感器对环境温湿度实现监测，既可在温湿度传感器表面实时看到当前的温度和湿度数值，亦可通过温湿度传感器的RS485智能接口和通讯协议采用总线的方式将信号接入监控服务器（或串口服务器，由串口服务器将数据上传至监控服务器），由监控平台软件进行温湿度的实时监测。当任意一个温湿度传感器检测到的数据超过设定的上限或下限时，系统立刻弹出相应的报警窗口，同时监控主机发出多媒体声音报警或电话自动拨号报警，通知值班人员或相应的主管人员。可以对任一监测对象的历史记录进行查询。
